我公司与泰安腾飞实业有限公司在2025年9月份承接施工泰安市公铁联运物流产业园建设涉及的35kV#2汶北线#37-#52段线路迁改工程跨越京沪铁路K574+500处电力线架设工程。

一、项目基本情况

铁路东侧跨越架尺寸：14.4m（长）×12.6m（宽）×19.5m（高）；铁路西侧跨越架尺寸：14.4m（长）×14.4m（宽）×22.5m（高），封网由5根φ16迪尼玛绳作为承力索，由5 根φ12 迪尼玛绳作为拉网绳，铁路上方按照每排间隔2m的搭设方式进行封网，则本次铁路上方封网共需15m 绝缘杆19 排，自闭线上方按照每排间隔2m的搭设方式进行封网，则本次自闭线上方封网共需15m绝缘杆4 排。因此，本次封网共需15m 绝缘杆23 排。

铁路两侧跨越架搭设前，确定施工占地范围，并用白灰标记出来，搭设跨越架需要与当地政府沟通好，跨越架搭设前用液压挖掘机（SY365H-S）平整场地，将设置跨越架处的树木、杂草等进行清理，将跨越架搭设处地表松土清理并平整，保证基础平整度偏差不超过2cm，保证地面无塌陷。场地平整完毕后用液压夯实机（LG-42KJ）进行夯实，并进行静力触探试验来检测地基土承载力，由当地具有相应检测资质的检测单位进行跨越架基础承载力检测（采用轻型动态触探仪），并出具相应检测报告。夯实后地基土承载力大于120kPa 判断合格，地面平整夯实应超出跨越架架体四周各3m，平整夯实后，对于平整完毕的场地采用水准仪进行复测，要求地面水平在±5°,严格控制标高，经监理验收，确认合格后方可进行下一步工序。为确保无沉降，在平整地面基础上面采用C25 混凝土制作跨越架垫层，铁路东侧跨越架垫层尺寸：顺铁路方向长18.4m，宽16.6m，厚200mm；铁路西侧跨越架垫层尺寸：顺铁路方向长18.4m，宽18.4m，厚200mm。在距离跨越架基础1 米处，围绕跨越架四周挖排水沟，排水沟沟底宽300mm，深300mm，边坡坡度1：1.5，并保证排水沟具有一定坡度，排水沟通过软管与既有排水设施连接，保证施工期间跨越架基础无积水浸泡现场。

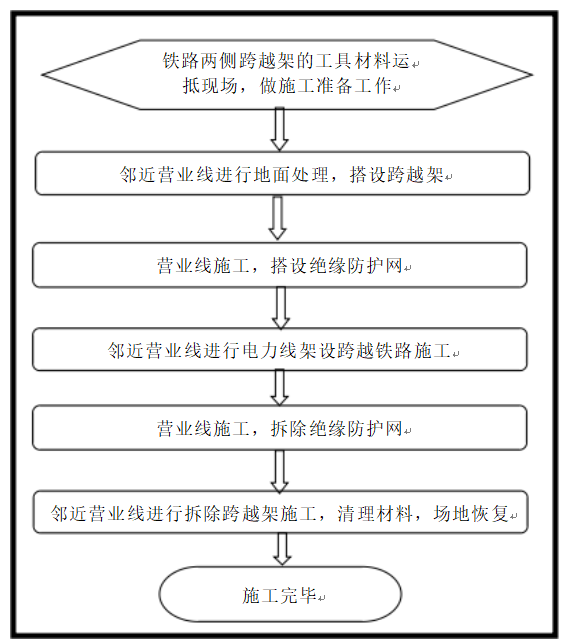

二、项目施工流程图及施工照片

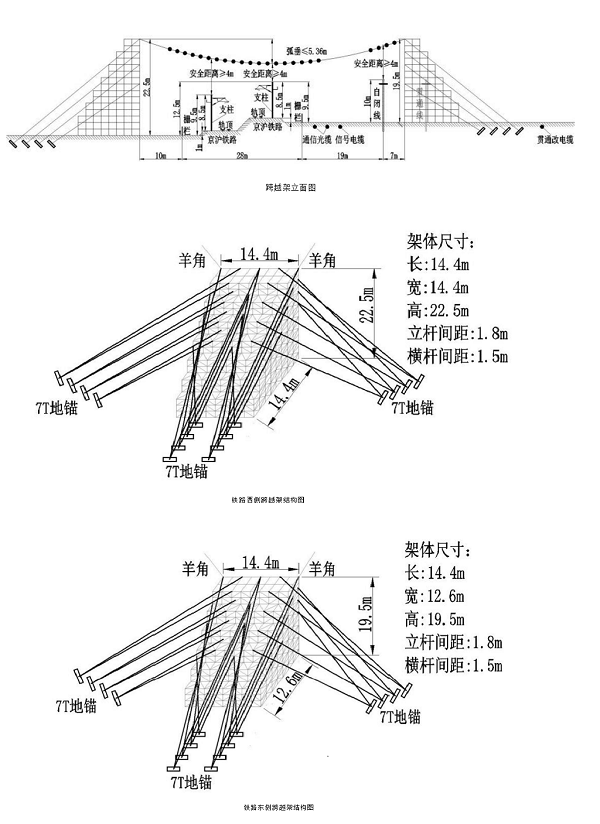

1、跨越架施工图

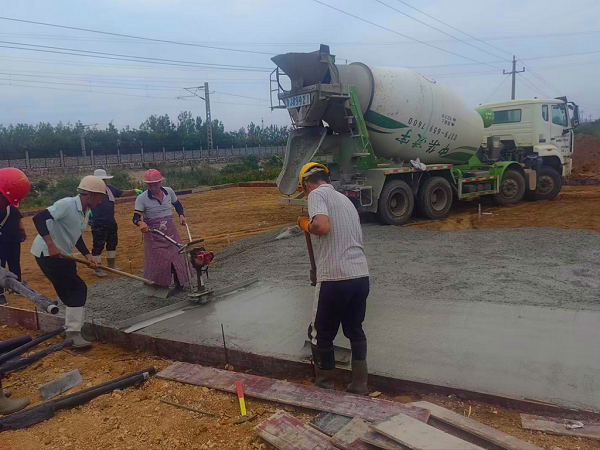

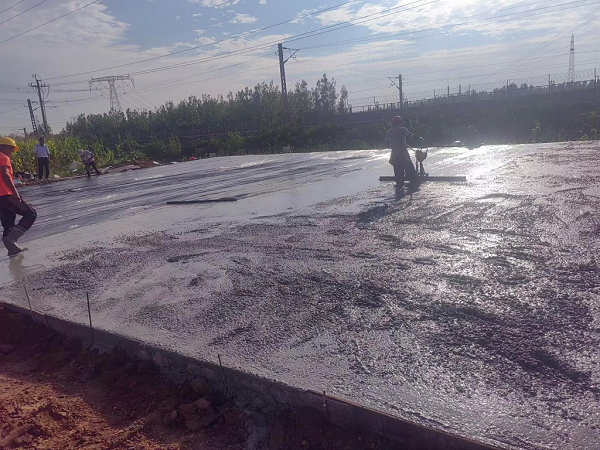

2、混凝土垫层浇筑

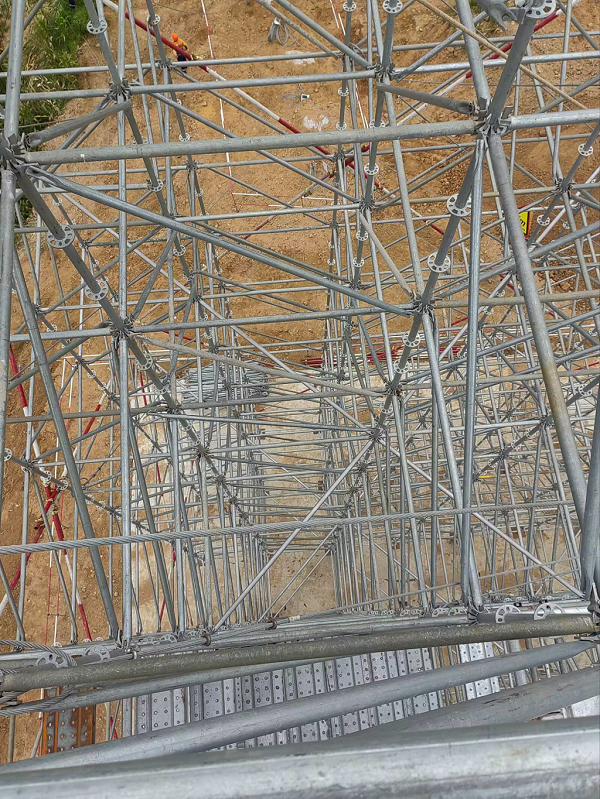

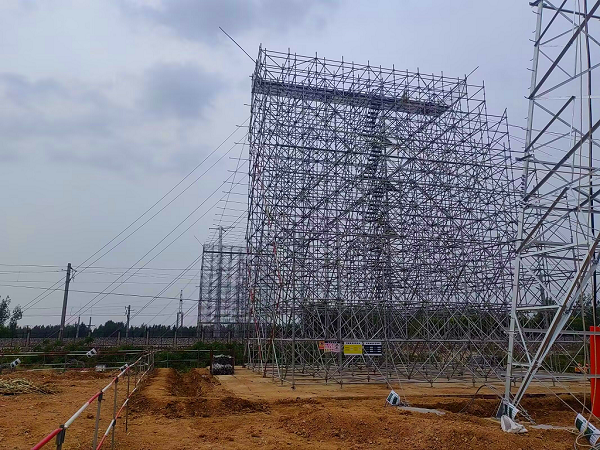

3、跨越架搭设完成照片
